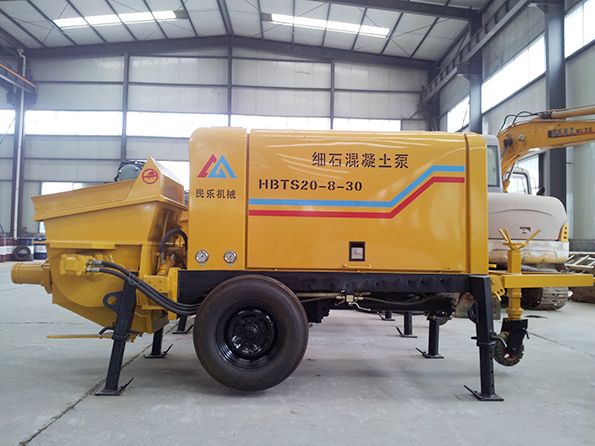

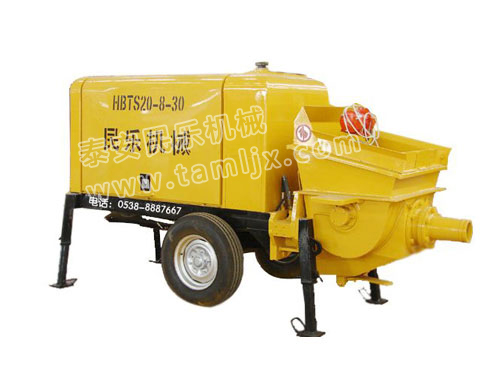

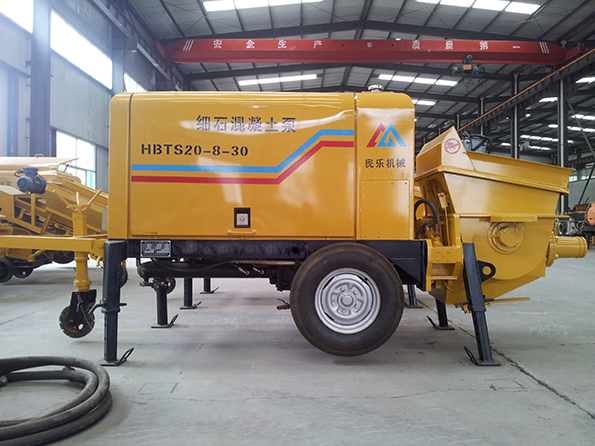

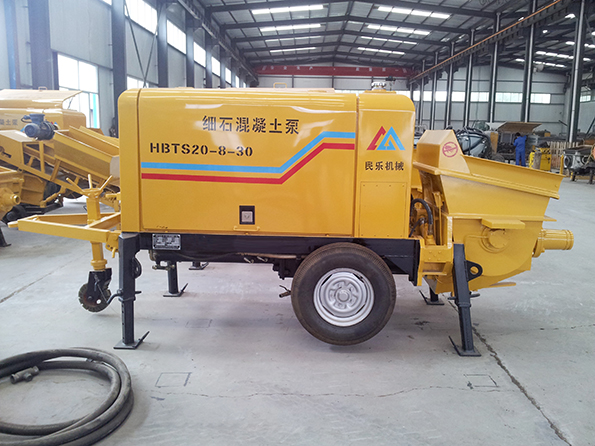

主要技術參數：
項 目 | 單 位 | HBTS20-8-30 |
理論混凝土輸出量 | m3/h | 20 |
理論泵送壓力 | MPa | 8 |
分配閥形式 | S管擺閥 | |
輸送管內徑 | mm | 100A/70A |
理論輸送距離水平/垂直 | m | 400/130 |
混凝土缸徑×行程 | mm | ￠140×750 |
料斗容積/上料高度 | m3/mm | 0.3/1100 |
骨料尺寸 | mm | 30 |
砼塌落度范圍 | mm | 120-230 |
主電機功率 | kw | 30 |
額定轉速 | r/min | 1480 |
電壓/頻率 | V/Hz | 380/50 |
油箱容積 | L | 150 |
清洗方式 | 高壓水洗 | |
外形尺寸(長×寬×高) | mm | 4100×1400×1450 |
質量(含油) | kg | 2200 |
產品適用于各類工程建設中細石混凝土的輸送，耐火、保溫材料的輸送，環境建設中的綠化土壤的輸送，各類基礎樁的壓力灌漿。
HBTS系列砂漿混凝土泵產品是針對地暖施工的特點而專門開發的砂漿輸送設備，適用于地暖工程中砂漿填充層的大面積、快速的施工。
細石混凝土泵適用范圍
⊙地暖、隔熱輕質發泡水泥、砂漿、小骨料混凝土的輸送；
⊙耐火、保溫材料的輸送（噴射）；
⊙生態環境建設中的綠化土壤的輸送（噴射）；
⊙各類工程建設中的素混凝土、纖維混凝土的輸送（噴射）；
⊙各類基礎樁的壓力灌漿。
采用先進的s管閥換向，能滿足細石混凝土的輸送；眼鏡板和切割環采用高硬耐磨合金材料，壽命更長；出口壓力高，能滿足高層建筑和遠距離施工的輸送要求；液壓油溫度降低采用水冷系統，溫度降低效果好，使用簡便； 具有反泵功能，減少管道堵塞；配有手動集中潤滑系統，確保轉動件使用壽命；電器箱配備有線遙控手柄，便于操作。

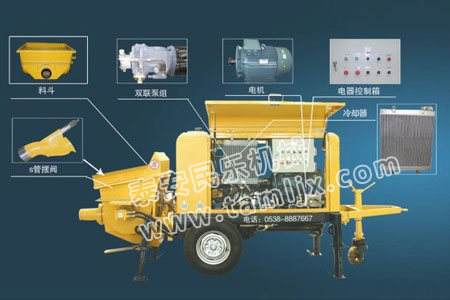

雙聯泵組：系統采用單泵順序回路，推送系統和分配系統依次順序動作?？茖W(xué)準確的設計，保證系統的可靠低耗。
吸、回油過濾器：采用吸、回油過濾，杜絕了雜質進入，保證液壓系統可靠的運行。
單獨強制風冷散熱系統：油路系統采用強制風冷散熱，能更好的適應現場環境，保證液壓系統油溫處于正常工作范圍。
電器控制箱：采用Y-軟啟動方式，避免了開機時對電網的沖擊，采用可編程序控制，使電路簡化，性能可靠，有可靠電壓工作燈，便于夜間施工及檢修。
遙kong器：配備有線遙控，操作更加方便。
料斗：優化設計的料斗，保證了良好的吸料性。
大扭矩液ya馬達：大扭矩液ya馬達、支承、密封隔開式安裝，拆裝方便，壽命更長。
S管擺閥：整體采用高性能鑄鋼，磨損面采用高耐磨材料堆焊，安裝采用支承與密封隔離機構，提高了使用壽命。
